特瑞仕半導體 (TOREX SEMICONDUCTOR LTD. 日本東京) 推出升壓同步整流PFM 控制DC/DC轉換器XC9140 系列產品。

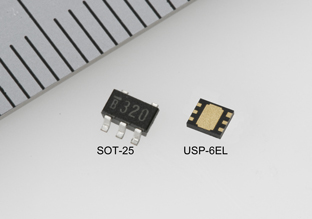

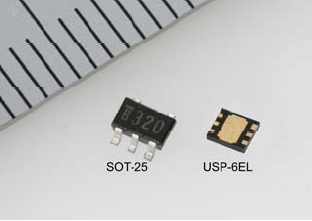

XC9140系列產品是對應陶瓷電容、內置0.6Ω(TYP.)N溝道驅動晶體管、及0.65Ω (TYP.)P溝道同步整流開關晶體管的升壓同步整流DC/DC轉換器。由于采用了PFM控制實現了低消耗電流，是最適用于重視高效率的便攜式機器的產品。



當輸出電壓為3.3V、負載電流為1mA時，輸入電壓VIN=0.9V即可啟動。 能用于1只堿性電池或鎳氫電池啟動的應用目的。輸出電壓范圍在1.8V～5.0V (±2.0%)之間、能以0.1V的間隔設定。





備有在關機時，用切斷負載功能來切斷輸入和輸出之間導通狀態的類型（XC9140A）和用旁路模式功能使輸入和輸出之間成導通狀態的類型（XC9140C）。



還能選擇附帶UVLO輸入欠壓鎖閉（Undervoltage Lock-Out）功能的產品（正在開發），當輸入電壓過低時，UVLO功能停止IC工作從而防止泄漏電池液體。備有UVLO電壓為2.15V （±3.0%）的標準產品、或在1.65V～2.2V范圍內以0.1V間隔設定的客戶訂貨產品。是對應EU RoHS指令、無Pb鉛、注重環保的產品。



【XC9140 系列特點】



• 采用了PFM 控制方式，實現了在輕負載條件下的高效率
• 內置低導通電阻驅動器的同步整流方式，實現了在高負載條件下的高效率
• 高速負載瞬態響應 50mV (V_OUT=3.3V, V_BAT=1.8V, I_OUT=1mA→50mA)
• 能使用小型線圈、陶瓷電容
• 能選擇切斷負載功能和旁路模式功能
• 內置了防止沖擊電流功能

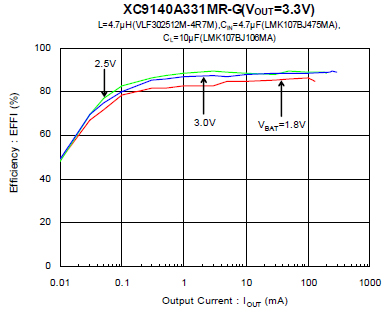

XC9140 系列產品的效率數據





XC9140 系列

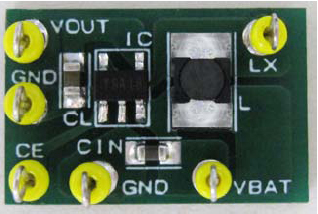

評價XC9140系列產品電路板的照片
